Controllo tecnico delle strutture prefabbricate in calcestruzzo

Le strutture prefabbricate in calcestruzzo hanno una caratteristica che le distingue dal gettato in opera: la velocità di esecuzione. Un capannone industriale su struttura prefabbricata può raggiungere l’altezza definitiva in pochi giorni. Questo vantaggio logistico crea una finestra temporale di ispezione molto ristretta per le fasi critiche: nodi strutturali tra pilastri e travi, connessioni con le fondazioni, giunzioni tra elementi del solaio. Chi arriva in cantiere il giorno dopo il montaggio trova spesso una struttura già completata, con i nodi già iniettati e le connessioni già coperte.

Nelle strutture gettate in opera, la catena di resistenza è monolitica: fondazioni, pilastri, travi e solai sono solidali per continuità del calcestruzzo e delle armature passanti. Il cedimento di un nodo è limitato dalla redistribuzione delle sollecitazioni. Nelle strutture prefabbricate, il comportamento strutturale dipende dalla qualità delle connessioni tra elementi discreti. Nella stragrande maggioranza delle applicazioni italiane, le strutture monopiano (tipiche dell’edilizia industriale) presentano nodi a cerniera tra pilastro e trave. La trasmissione delle forze orizzontali (vento, sisma) dipende dalla rigidezza delle colonne, perché l’unione a cerniera ha un contrasto allo spostamento che dipende dalla rigidezza del neoprene e dall’attrito delle superfici a contatto.

Il nodo a cerniera: perché è il punto critico

Un nodo a cerniera si realizza generalmente con un appoggio su mensola del pilastro, con interposizione di un cuscinetto in neoprene. Le verifiche da eseguire prima che la trave sia completamente installata riguardano: dimensioni dell’area di appoggio, spessore e posizione del neoprene, eventuali ferri di ripresa o connettori prescritti dal calcolo strutturale. Se i ferri di ripresa non vengono inseriti correttamente prima dell’iniezione delle resine di sigillatura, il nodo è permanentemente privo della resistenza alle forze orizzontali che il progettista aveva calcolato.

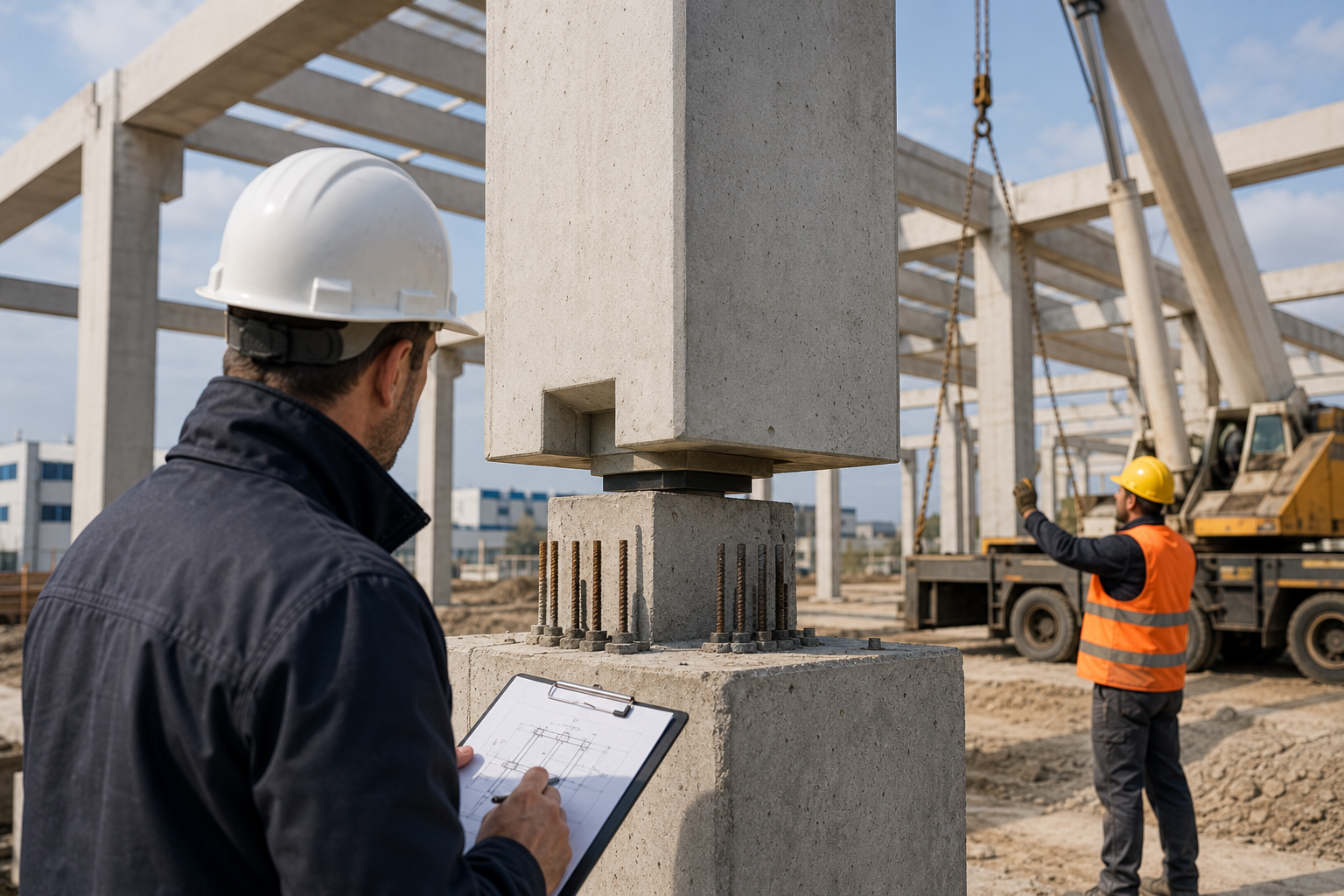

Inserimento dei ferri di ripresa nei bicchieri di fondazione: prima dell’iniezione della malta cementizia, devono essere verificate la posizione del pilastro, la lunghezza di ancoraggio e la corretta disposizione dei ferri. Dopo l’iniezione e l’indurimento, queste verifiche non sono più possibili senza demolizioni.

Iniezione dei nodi trave-pilastro: nei sistemi con connessioni iniettate, la verifica del riempimento deve avvenire immediatamente. A indurimento avvenuto, un controllo visivo non è sufficiente per rilevare vuoti interni.

Posa dei pannelli di solaio e delle lastre alveolari: le lunghezze di appoggio sulle travi o sulle pareti devono essere verificate prima che massetti e finiture coprano le giunzioni.

Gli elementi prefabbricati devono essere marcati CE ai sensi del Regolamento Prodotti da Costruzione (Reg. UE 305/2011). La marcatura CE attesta le caratteristiche dell’elemento come prodotto. Non attesta la correttezza del montaggio in opera, la conformità delle connessioni al progetto strutturale specifico o la corretta esecuzione dei nodi. Il controllo tecnico in opera riguarda esattamente ciò che la marcatura CE non copre: la trasformazione di elementi discreti in una struttura funzionante.

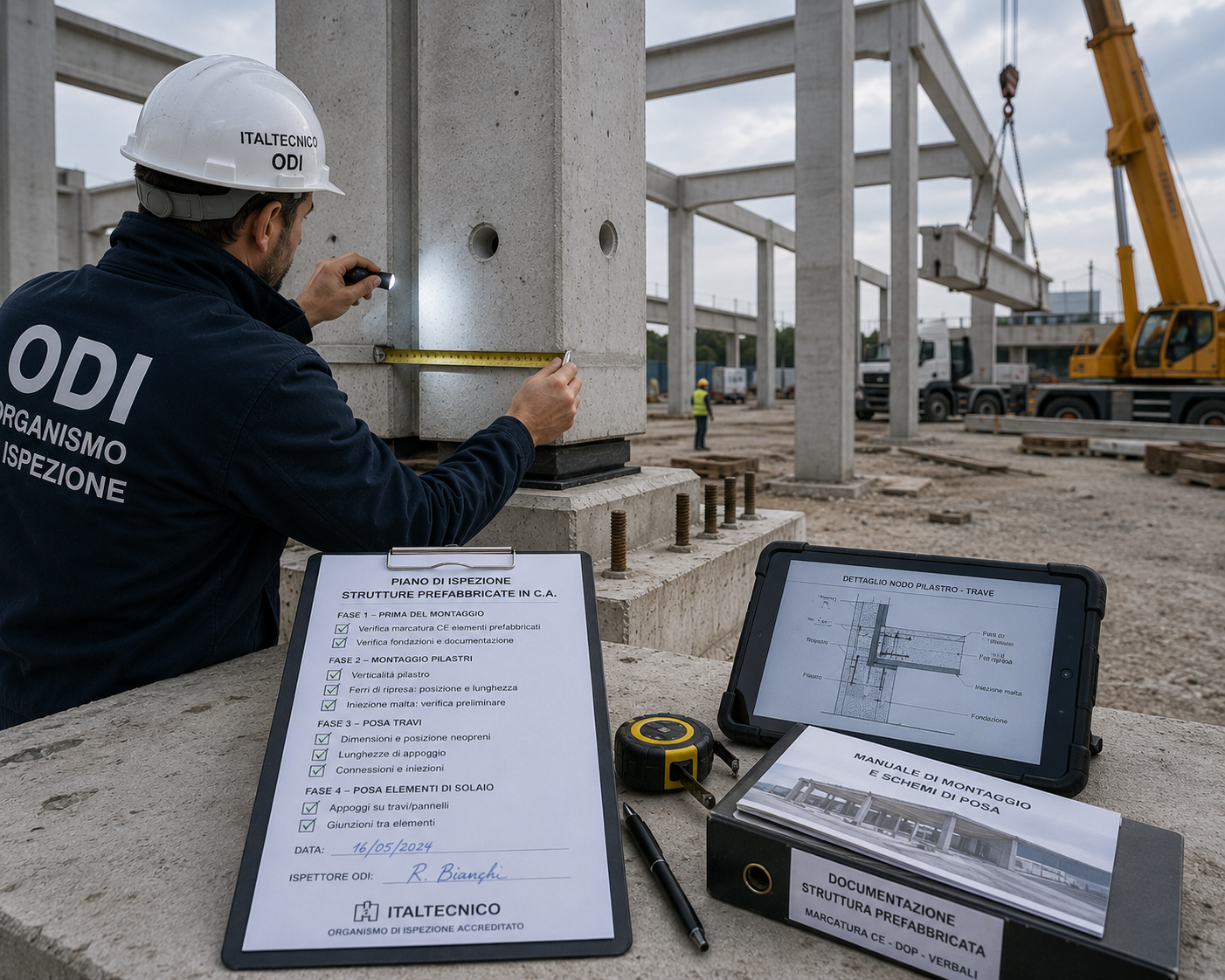

Il Piano delle Ispezioni deve essere redatto sulla base del cronoprogramma di montaggio, non del calendario generico del cantiere. Le fasi da presidiare con sopralluogi obbligatori includono:

• Prima del montaggio: verifica dei documenti di consegna (marcatura CE, dichiarazioni di prestazione) e delle fondazioni.
• Durante il montaggio dei pilastri: verticalità, lunghezza di ancoraggio, ferri di ripresa, prima dell’iniezione.
• Alla posa delle travi: lunghezze di appoggio, dimensioni e posizione dei neopreni, connessioni prescritte dal calcolo.
• Prima della posa degli elementi di solaio: appoggi e giunzioni tra elementi.

Per l’Attestazione di Conformità (D.M. 154/2022), la documentazione deve includere: dichiarazioni di prestazione e marcature CE, verbali di controllo dei bicchieri di fondazione, rapporti di ispezione delle fasi critiche del montaggio, controlli di accettazione del calcestruzzo delle fondazioni in opera, verifica della conformità al progetto delle fasi non visibili a montaggio ultimato.

Le strutture prefabbricate non sono più difficili da costruire, ma sono più difficili da controllare a posteriori. La finestra temporale per le fasi critiche è ristretta e non si recupera. Chi pianifica il controllo tecnico con gli stessi tempi di un edificio tradizionale commette un errore sistematico.
